網絡機柜設備布置圖主要指網絡機柜內部設備的布置一般是兩部分，網絡設備和網線跳線布線，包括但不限于kvm切換器，ODF光纖盒，PDU插座，配線架、理線架等網絡設備。

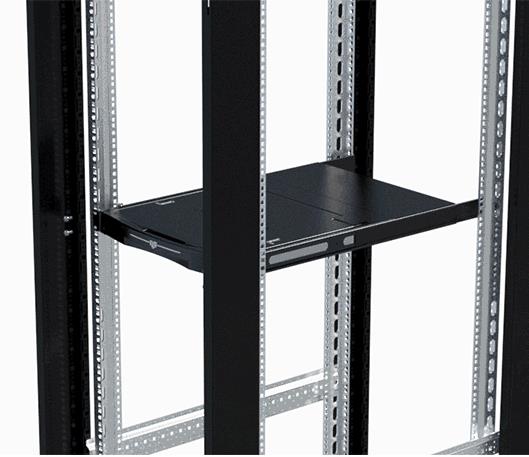

網絡機柜設備布置圖，kvm切換器上架，一般kvm切換器都支持標準19英寸機柜的上架安裝，kvm切換器是常見的網絡設備；一般和小型服務器和網絡交換機一起布置安裝。

網絡機柜設備布置圖，456芯滿配光纖適配器ODF光纖盒；一般網絡布線，智能辦公領域比較常見，這種網絡機柜設備布置主要的應用場景為辦公樓。

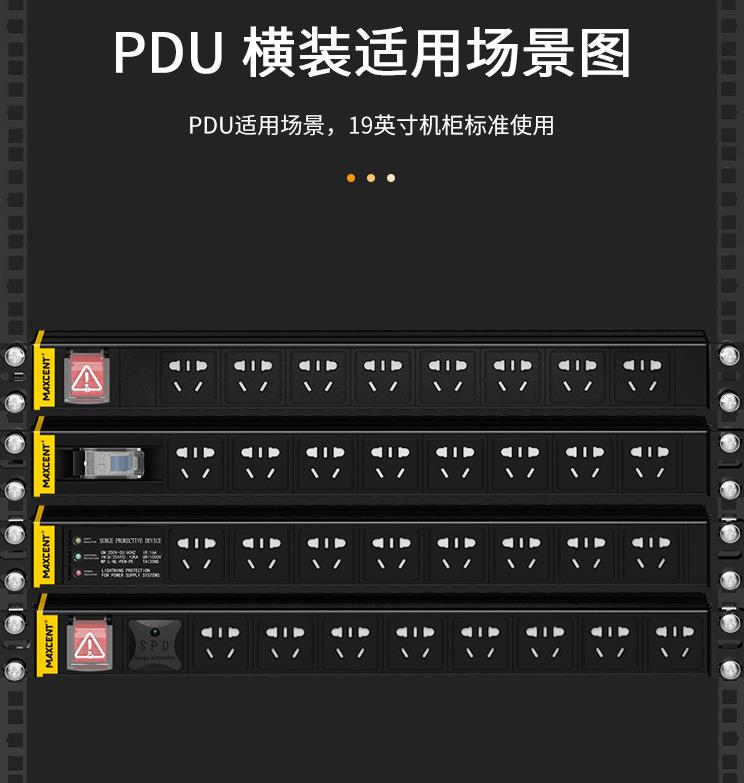

網絡機柜設備布置圖，PDU插座網絡機柜上架安裝，一般工業PDU都支持上架安裝，具體數量看連接設備確定，一般是根據本機柜或者相近機柜需要的PDU放置的一個機柜內。

網絡機柜設備布置圖，網線，跳線，光纖在機柜內部通過配線架和理線架布置規整；
上述四種是最常見的網絡機柜設備布置圖，本文為分解圖，以方便大家理解，實際施工中常見的是幾種設備一起上架安裝；將不同的網絡設備，整齊安裝布置在一個或者多個網絡機柜中。
